華順HSH-S03型油氣潤滑系統的潤滑劑供給和分配介紹

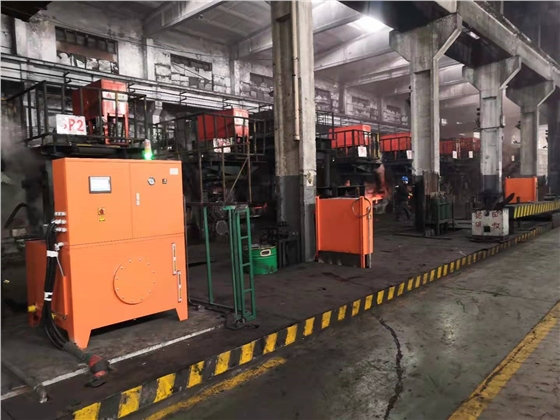

華順HSH-S03型油氣潤滑系統主要由供油部分、供氣部分、油氣混合部分、油氣分配部分和電控部分組成。本篇就給大家介紹一下在該系統中，潤滑劑的供給和分配是如何運作的。

潤滑劑由主站上的泵供給，主站油箱為鋼質。供送潤滑劑的泵采用兩臺齒輪泵，一臺工作，一臺備用。齒輪泵是定量泵，其排量為1.7L/min，兩臺泵哪臺工作可顯示在上位機上進行切換。

齒輪泵是間歇工作的，工作周期由油壓決定，當油壓低于50bar時，泵開始工作，當油壓高于70bar時，泵停止工作。油壓由數顯壓力開關監測。為了穩定油壓，主站設有蓄能器，同時為了保證潤滑劑的清潔度，還專門設有高壓過濾器。

在HSH-S03型油氣潤滑系統中，潤滑劑的計量及分配是通過遞進式分配器進行的，在分站中，遞進式分配器的上游裝設有一個球座式結構無泄漏電磁換向閥，通過它可以接通或斷開供給遞進式分配器的壓力油。

由于遞進式分配器上裝設有接近開關可以對分配器的工作行程數進行計數，一旦行程數達到設定值，球座式換向閥就會關閉，隨后遞進式分配器就暫停工作直到下一個工作周期。潤滑油從主站出來供送到分站，由遞進式分配器分配給下游的油氣混合塊，再經由兩級油氣分配器分配到各個軸承座。

現在，您知道華順HSH-S03油氣潤滑系統中潤滑劑的供給和分配是如何運作的了吧。

煙臺華順是一家專業的油氣潤滑設備生產制造廠家，生產的油氣潤滑系統，潤滑效率高、故障率低、油耗低、監控手段完善、維護工作量少、不污染環境、備件消耗低。詳情請登錄煙臺華順官網http://m.wanle8.net/或致電0535-8206222。
